Flexibles und präzises Gerät für die Probenahme von Inhaltsstoffen in Innenraumluft und Außenluft.
Geeignet für Kurzzeit- und Langzeit-Probenahmen von gasförmigen organischen Verbindungen (VOC) wie z.B. Benzol, von gasförmigem Quecksilber (Hg°) und Schadstoffen im Innenraum wie Formaldehyd gemäß Normen und Richtlinien.
Das FlexPNS wird zur automatischen Sammlung von Inhaltsstoffen in Luft im Außen- und Innenbereich eingesetzt. Es steuert, regelt und überwacht die Pumpenleistung und den Luftdurchsatz, die Dauer und Art der Probenahme (kontinuierlich oder Intervall). Beginn und Dauer der Probenahme können über eine Kalenderfunktion beliebig eingestellt werden. Die Fördermenge ist daher praktisch unbegrenzt. Das Probevolumen wird physikalisch korrekt und sehr präzise erfasst.
Alle Ergebnisse und Ereignisse während der Probennahme und Geräteüberprüfung werden mit Datum, Zeit und Geräte- / Umgebungs-Parameter protokolliert und können per remote-Zugriff ausgelesen werden oder auf einem USB-Stick zur weiteren Verarbeitung gespeichert werden.
Das FlexPNS startet nach einer Unterbrechung der Spannungsversorgung automatisch mit den letzten Einstellungen. Stopp und erneuter Start werden mit Zeit protokolliert.
Alle notwendigen Parameter für die Probenahme und Geräteüberprüfung werden über eine OnScreen-Tastatur am Gerät eingestellt. Das FlexPNS ist intuitiv über den Touchscreen bedienbar.
Das FlexPNS kann mit verschiedenen Pumpen, Massflowmeter und Probenahmesysteme bestückt werden, so dass es für zahlreiche Applikationen in Immissionsmessungen, Innenraumluft – und Arbeitsplatzmessungen eingesetzt werden kann.
| Applikationen Immissionsmessungen | |||
|---|---|---|---|
| Analyt | Methode | Ab-/Adsorbens | Fluss typisch [l/min] |
| VOC | DIN EN ISO 16017 Teil1 DIN EN 14662 Teil1 & 2 VDI 2100 Blatt 1 | Chromosorb® Carbograph® Carbopack® Carboxen® Carbosieve® Tenax® TA Aktivkohle PU-Schaum | 0,005-0,5 |
| Pentachlorphenol, Lindan | VDI 4301 | Chromosorb® XAD-2 PU-Schaum | 1 – 4 4 – 8 |
| Formaldehyd | DIN ISO 16000 / VDI | DNPH coated silicagel | 0,5 – 1,5 |
| Quecksilber | VDI 2267 Blatt 4 | Hopcalite® Hydrar® | 0,25 |
| Ammoniak | VDI 3869 Blatt 3 | Denuder sauer beschichtet | 0,25 |
| Applikationen Innenraumluft – und Arbeitsplatzmessungen | |||
|---|---|---|---|
| Analyt | Methode | Ab-/Adsorbens | Fluss typisch [l/min] |
| VOC | NIOSH 1500 OSHA 5000 | Aktivkohle Tenax TA | 0,05 – 0,5 |
| Pentachlorphenol, Lindan | NIOSH 5512 OSHA 39 | Membranfilter +Ethylengykol XAD-7 | 0,5 – 1 0,2 |
| Aromatische Amine | NIOSH 2002 | ORBO-52 150/75MG | 0,02 – 1 |
| Aliphatische Amine | NIOSH 2010 | Silicagel | 0,01-1 |
| Nitroaromaten | NIOSH 2005 | Silicagel | 0,01-1 |
| p-Chlorphenol | NIOSH 2014 | Silicagel | 0,05-0,2 |
| Ammoniak | NIOSH 6016 OSHA ID-188 VDI 389 Blatt 3 | Silicagel sauer beschichtet CISA Denuder, sauer beschichtet | 0,1 – 0,2 0,1 – 0,5 0,25 |
| Formaldehyd | NIOSH 2016 OSHA 52 | DNPH coated silicagel 2-(Hydroxymethyl) Piperidine coated XAD 2 | 0,03 – 1,5 0,1-1,5 |
| HCl, HF, HBr | NIOSH 7907 OSHA ID-110 | basisch imprägnierte Filter | 0,5 – 3 |
| Quecksilber | NIOSH 6009 OSHA ID-140 IFA 8530 | Hopcalite®, Hydrar® | 0,15 – 0,25 0,2 1 |
| Schwermetalle | NIOSH 7300, 7303 OSHA ID-125G, ID-206, 1006 | Membranfilter | 1 – 4 2 |
- Einfache und intuitive Bedienung über einen 7“ Touchscreen
- Volumenstrom der Probenahme je nach Ausführung von 0,01 NL bis 3,5 NL/min (siehe Konfiguration). Ein- und Ausgabe von Norm- oder Referenzvolumen (T, p referenzierbar); Betriebsvolumen wird mittels Temperatur-, Druck-, Feuchtesensor (TpH) berechnet

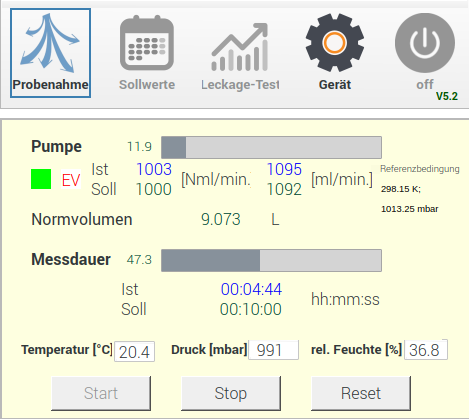

- Anzeige der Metadaten (Ort, Datum, Beginn, Ende) und Soll-/Ist-Werte (Durchfluss, Dauer, Volumen) während der Probenahme und Zusammenfassung nach Ende
- Präzise Durchfluss-Kontrolle und Erfassung mit kalibriertem Mass Flow Meter und Controller
- Protokollierung der Probenahme mit Klimadaten, relevanten Ereignissen (Start, Stop, Unterbrechungen, Parameteränderungen) und Metadaten auf Speichermedium microSD;
Speicherintervall 1 min; Datenexport auf USB-Stick - Abschaltfunktion bei zu geringem Fluss, z.B. durch verstopfte Leitung (Schutz der Pumpe)

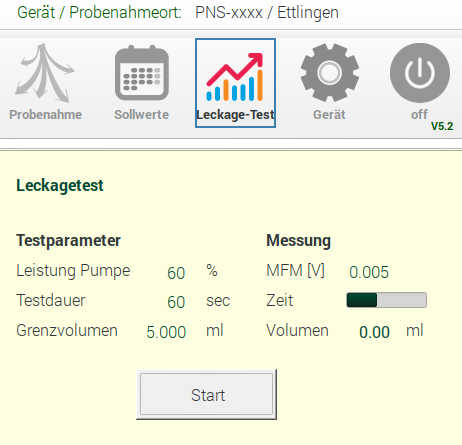

- Leckagetest zur Überprüfung auf Undichtigkeiten
- Ansaugung mit verriegelbarer Steckkupplung und Schlauchtülle, Ausgang mit Schlauchtülle
- PIR-Sensor: Displayabschaltung nach definierter Zeit. Bei Annäherung Erwachen aus dem Ruhezustand

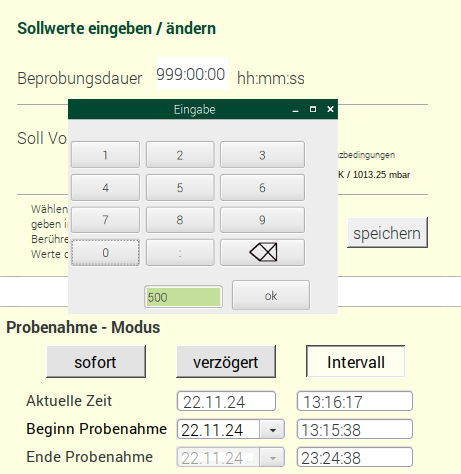

- Kontinuierliche Messung oder Intervallbetrieb (Start, Ende, Anzahl und Dauer der Intervalle) mit kontinuierlicher Erfassung der Klimadaten für die Kontrolle und Dokumentation der Raumlüftungs- und Wartezeiten)
- Frei wählbarer Start der Probenahme nach Datum und Uhrzeit
- Eingabe der Intervall-Probenahme

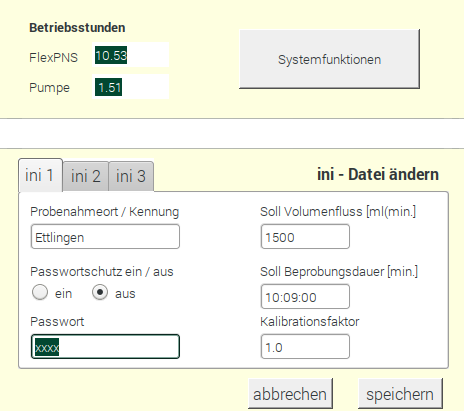

- Anzeige der Betriebsstunden FlexPNS und Pumpe (Gewährleistung)
- Register ini1: Vorgabe Sollwerte (auch über Menü Sollwerte änderbar)
- Register ini2: Vorgabewerte für Leckagetest
- Register ini3: Auswahl Norm-, Referenz-, Betriebsbedingung
- Passwortschutz an-/abschaltbar
- Eingabe Kalibrationsfaktor (Rekalibration)
| Bestell-Nr. | Bezeichnung | Volumen [Nml/min] |
| PR1.200112 | FlexPNS 270/005 | 10-450 |
| PR1.200108 | FlexPNS 270/01 | 50 – 700 |
| PR1.200109 | FlexPNS 570/01 | 50 – 900 |
| PR1.200111 | FlexPNS 570/02 | 50 – 1900 |
| PR1.200110 | FlexPNS Duo 570.625/05 | 50 – 3500 |
- Individuelle Kundenkonfigurationen auf Anfrage.
- Der maximale Fluss ist abhängig vom Druckabfall durch das Absorptionsmedium, siehe Diagramm Differenzdrücke. →

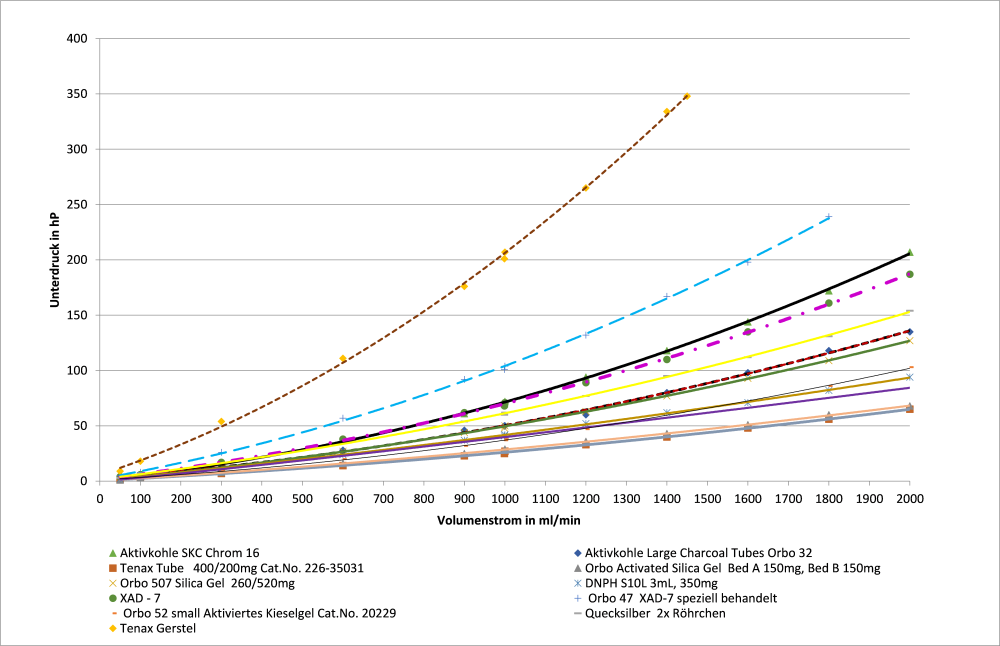

DIAGRAMM: DIFFERENZDRÜCKE TYPISCHER SORPTIONSRÖHRCHEN IN ABHÄNGIGKEIT VOM VOLUMENSTROM, gem. mit FexPNS 570/02
- Genauigkeit Volumen ± 1,5%
- Wartungsfreie Membranpumpe
- Konnektivität: 2 x USB 2.0, Ethernet LAN, WLAN
- Spannungsversorgung: 12-Volt-Netzteil
- Abmessungen: 29,5 x 25 x 11 cm
- Gewicht: 3,2 kg
- RoHS konform
- CE – Herstellerselbsterklärung
- Probenahmegerät FlexPNS, Netzteil, Handbuch, Werkskalibrierschein
- Temperatur-, Druck-, Feuchte-Sensor (TPH) direkt am Gerät oder über Verlängerung anschließbar; Verlängerung 25 cm inklusive
- USB-Stick
- Auswertesoftware für MS® – Excel (MS® – Excel nicht im Lieferumfang)
- Gewährleistung für FlexPNS ohne Verschleißteile: 2 Jahre; Membranpumpe: 8.000 Betriebsstunden oder 2 Jahre, je nachdem was zuerst eintritt
- Transportkoffer: luft- und wasserdicht; 464 x 366 x 176 mm, 3 kg
- Verlängerungskabel für TPH-Sensor
- Halterung für Probensammler klein
- Stativ für Probensammler und TPH-Sensor
| Werksinspektion | Erweiterte Werksinspektion | |
| Funktionsprüfung | ✓ | ✓ |
| Austausch von Verschleißteilen: Schläuche Filter Pumpe | ✓ | ✓ |
| Werkskalibrierung mit einem Gastrommelzähler mit DKD-Zertifikat | ✓ |
